高壓電機定子為何要采用星型接法？

      對于高壓三相異步電機，定子繞組有三角形和星型兩種接法，星型接法是將三相繞組的尾部連接在一起，三相繞組的頭部與電源相連接；星型接法有外星接和內星接兩種情況，內星接電機是將三相繞組相連接的星點固定在定子繞組的適當部位，有三個出線端引出，而外星接則是將三相繞組的頭與尾全部引出，而在電機的外部進行連接和接線。
      西安西瑪電機有限公司生產的高壓電機采用的三角形接法是將某一相繞組的頭與另一相繞組的尾連接即U1連W2，V1連U2，W1連V2，連接點與電源接線。

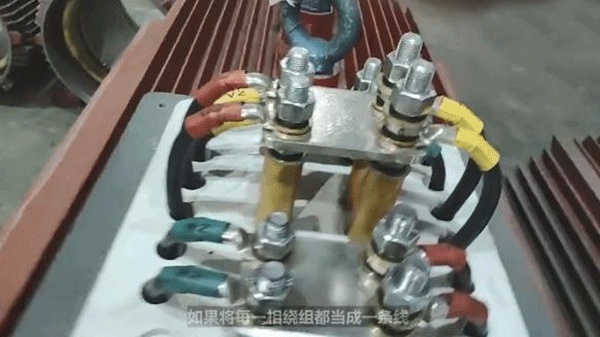

      如果將每一相繞組都當成一條線，星型連接后，就酷似發光的星型，而三角形接法則酷似一個三角形，因而就稱其為星型接法或三角形接法。三角形接法電機我們同樣可以接成內角和外角兩種情況。

      如果是單電壓電機，內接和外接均可，但對于雙電壓電機，則只能將三相繞組的頭與尾全部引出，然后按照電壓情況進行外連接，高電壓對應星接，低電壓對應角接。

高壓電機為何要采用星接？

      對于低壓電機，會按照功率進行分段處理，如基本系列電機按照3kW分界，不超過3kW按星接，其他按角接，而對于變頻電機，則按45kW分界，不超過45kW按星接，其他按角接；而對于起重及冶金電機則按照星接較多，大規格起重電機也會采用角接。

      西安西瑪電機有限公司生產的高壓電機一般都是星型接線方式，目的是避免電機繞組承受較高的電壓。星形接法中，線電流等于相電流，線電壓是相電壓的根號3倍（三角形接法中，線電壓等于相電壓而線電流等于相電流的√3倍），因此電機繞組所承受的電壓相對較低。在高壓電機中，電流往往較小，而對電機的絕緣等級要求較高，因此采用星形接法電機的絕緣較好處理，也更經濟些。

      西安西瑪電機有限公司生產的YKK系列高壓三相異步電動機采用箱式結構。機座用鋼板焊成的箱型結構，重量輕，剛度好。機座兩側面及頂部均有防護頂罩及蓋板，拆下防護罩或改版后可以觀察及觸及電機內部，便利電機的維護。
