高壓電機絕緣處理技術分析。

      高壓電機的線圈絕緣對電機的壽命和經濟影響有很大的影響，是每個設計者和技術人員必須仔細考慮的問題。高壓線圈在某種程度上可以稱為電動機的心臟，它直接決定著電動機的壽命。作為線圈的重要組成部分，絕緣材料的性能至關重要。今天，西安西瑪電機技術人員和大家談一談關于高壓的絕緣問題。
高壓電機絕緣發展綜述

      高壓電機的發展與絕緣材料、絕緣結構和絕緣工藝的發展密切相關。早在1910年，紫膠云母箔就首次被用于卷入芯絕緣層。1919年，開發了瀝青云母帶的連續絕緣材料，并對其進行了真空浸漬處理。這種絕緣優于套管，具有更高的電氣和機械性能。然而，由于瀝青熱塑性固有的缺陷，它不能滿足日益增長的發動機功率和電壓要求。20世紀40年代，該公司開始研究使用不飽和聚酯粘合劑浸漬云母帶，以實現連續絕緣。1949年，它被成功地用于大型汽輪發電機。

      與瀝青相比，熱固性合成樹脂絕緣材料的電氣性能、機械性能和耐熱性能都有顯著提高。因此，云母帶增強材料已由天然纖維改為有機合成纖維或玻璃纖維織物。此時，高壓電機的絕緣和耐熱性已由A向B轉變。隨著粉云母的生產和應用，促進了低粘度無溶劑塑料的研究和高壓電機絕緣結構的新發展。1952年使用改性環氧粉末云母帶，其熱物理性能、電學性能和機械性能表明環氧樹脂優于聚酯樹脂。目前的趨勢是用耐火環氧樹脂代替普通環氧樹脂。一些外部改性環氧樹脂已達到F值，但在大型發動機中仍用作B值。

各國高壓電機的絕緣結構和加工工藝大致可歸納為以下幾類：

      （1） 多橡膠云母帶連續纏繞，真空干燥，熱壓成型（成型或液壓成型）。

      （2） 該多橡膠云母帶采用連續纏繞，直接熱成型成型，無需真空干燥。

      （3） 將膠粘劑較少的云母帶連續纏繞，真空浸漬無溶劑樹脂，熱壓成型。

      （4） 少用云母帶（或白胚帶），即先撒線，再用無溶劑樹脂浸漬整條。

      此外，還有硅橡膠絕緣和硅橡膠與云母帶混合絕緣。硅橡膠具有優異的耐熱、耐寒、防潮、耐腐蝕等性能，但其電性能和抗撕裂性能較差。僅限于在6 kV以下特殊環境下運行的高壓電機。

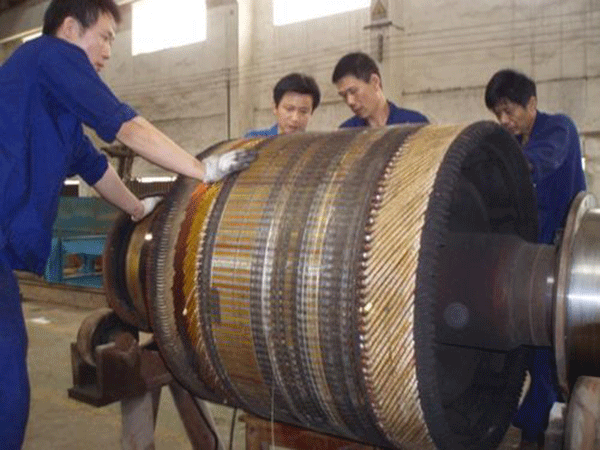

西安西瑪高壓電機的線圈絕緣基本要求

      ●具有足夠的電氣強度

      對于電動機的絕緣，一方面越薄越好，另一方面對電強度要求有一定的裕度。由于電動機在運行過程中受到大氣過電壓和操作過電壓的影響：突然短路、溫度和電壓的長期影響，絕緣逐漸老化，振動和機械應力也會損壞絕緣，在制造過程中，每次都要進行幾次絕緣強度試驗，每次在絕緣結構上產生一定的輕微劣化痕跡，即所謂的累積效應。所有這些都會降低絕緣層的電強度。因此，在設計線圈結構時，必須有一定的安全系數（用k表示），詳見式（1）。

      K=Ub/UN……………（1）

      式（1）中：

      Ub——初始擊穿電壓；

      UN-額定電機電壓。

      安全系數的選擇是一個非常重要的問題。要對絕緣材料質量的穩定性、技術水平和電動機的特性進行全面細致的分析?，F(xiàn)在一般值是7~9倍。對于大型電機，運行可靠性高，線圈較長，在制造和運行期間必須承受更大的機械負荷。因此，安全系數也應該更大。隨著技術水平和絕緣材料質量的不斷提高，線圈絕緣的安全系數逐漸降低。

      對于多層復合絕緣結構，在交變電場作用下，p層絕緣的電場強度按式（2）計算。

      式（2）中：

      U—施加的交流電壓（kV）；

      Δι——每層絕緣厚度；

      ει——各絕緣層的介電常數；

      εp—絕緣層的介電常數；

      Ep-p層絕緣的電場強度（kV/mm）。

      由式（2）可知，P層所承受的場強Ep與介電常數成反比，P為該層的絕緣材料。因此，如果Δι和ει不同的絕緣不同，則介電強度Ep也不同。為了接近各種絕緣層的電壓安全限值，在選擇絕緣結構時，應盡可能接近由Ep和ει制成的產品的材料組成。

      ●低介損

      絕緣結構在交變電場作用下產生介電損耗。雖然介電損耗的平均熱不太大，但熱量特別集中在個別薄弱環節。如果薄弱點的介電損耗產生的熱量超過輻射熱，絕緣的局部溫度繼續升高，而溫度的升高又進一步增加了介電損耗。絕緣的機電性能急劇下降，嚴重時會導致局部薄弱環節的熱擊穿。因此，高壓電機的介電損耗不應超過規定值。

      ●良好的防電暈性能

      高壓電機運行時，絕緣內部和絕緣層上都可能發生電暈，加速絕緣層的老化和腐蝕。因此，6.3 kV發電機線圈和6 kV電機線圈必須防電暈。6kV電動機的線圈一般不需要進行防電暈處理，但對于運行環境惡劣或容量較大的電動機，仍應進行防電暈處理。

      ●良好的熱耐熱性能

      絕緣結構的耐熱性必須與產品所要求的耐熱等級相對應。在工作溫度的影響下，能保證絕緣的正常使用壽命。

      電動機絕緣通常分為A、E、B、F、H五個等級，運行時電動機繞組絕緣最熱點的溫度不得超過絕緣等級規定的最高溫度。通常需要5至10°C的裕度。當保溫結構由不同耐熱性能的保溫材料組成時，其結構模型可以模擬和綜合評價其耐熱性能。

      ●能承受機械負荷

      線圈絕緣必須能夠承受一定的機械應力而不撕裂或造成有害變形。在線圈運行過程中，由于導線和絕緣層的膨脹系數不同，當溫度變化時，絕緣層會受到拉伸。發動機越長，沖擊力越大。由于電磁力的作用，線圈的末端也會振動，特別是當電動機在發生短路、起動或制動電流沖擊時，電磁力常常使線圈變形。因此，絕緣必須具有一定的彈性和機械強度。

      西安西瑪電機公司生產的YKS高壓三相異步電動機可作驅動各種不同機械之用。如通風機、壓縮機、水泵、破碎機、切削機床及其它設備，并可供煤礦、機械工業、發電廠及各種工礦企業作原動機之用。
