西安泰富西瑪電機：Y2系列6KV高壓三相異步電動機

型號說明

      西安泰富西瑪Y2系列(H355-560)6KV緊湊型高壓三相異步電動機以Y2-200L2-6E為例：“Y2”表示異步電動機第二次改型設計，“200”表示中心高，“L”表示機座長短號，“2”表示鐵心長度序號，“6”表示極數，“E”表示第二種設計。

Y2系列6KV高壓三相異步電動機有兩種設計：
      （1）適用于一般機械配套和出口需要，在輕載時有較高效率，在實際運行中有較佳節能效果，且具有較高堵轉轉矩，此設計稱為Y2-Y系列。中心高63～355mm，功率從0.12~315kW。電動機符合JB/T8680.1-1998  Y2系列(1P54)三相異步電動機（機座號63～355）技術條件。
        型號含義：如Y2-200L1-2Y：“Y2”表示異步電動機第二次改型設計，“200”表示中心高，“L”表示機座長短號，“1”表示鐵心長度序號，“2”表示極數，“Y”表示第一種設計（可省略）。
      （2）設計是滿載時有較高效率，更適用于長期運行和負載率較高的使用場合，如水泵、風機配套，此設計稱為Y2-E系列，中心高80～280mm，功率從0.55～90kW。電動機符合JB/T8680.2-1998  Y2系列(1P54)三相異步電動機（機座號80～280）技術條件。

電機概述

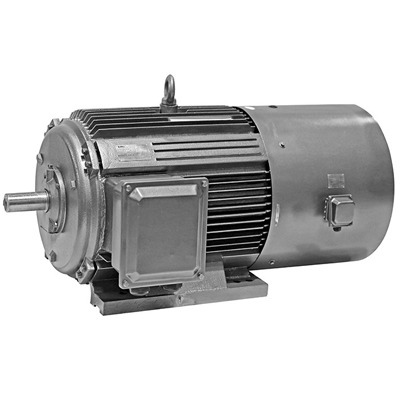

      西安泰富西瑪Y2系列(H355-560)6KV緊湊型高壓三相異步電動機為緊湊型封閉式籠型轉子三相異步機。該電動機是按照J(rèn)B／T10444-2004技術條件生產的，其防護等級為IP54，冷卻方式為IC411。
      該電動機具有體積小，結構緊湊、高效、節能、噪音低、振動小，重量輕、性能可靠、安裝維修方便等優點。
      Y2系列電動機可作驅動各種不同機械之用。如通風機、壓縮機、水泵、破碎機、切削機床及其他設備，并可供煤礦，機械工業、發電廠及各種工礦企業作原動機之用。
      Y2系列西安西瑪電動機結構及安裝形式為IMB3。定額是以連續工作制(s1)為基礎的連續定額，頻率為50Hz，額定電壓為6kV，其它電壓等級或特殊要求，在訂貨時可與用戶共同商訂。

電機性能
      西安泰富西瑪Y2系列(H355-560)6KV緊湊型高壓三相異步電動機是Y系列電機的更新?lián)Q代產品，是一般用途的全封閉自扇冷式鼠籠型三相異步電動機。它是我國九十年代最新產品，其整體水平已達到國外同類產品九十年代初的水平。該產品應用于國民經濟各個領域，如機床、水泵、風機、壓縮機，也可適用于運輸、攪拌、印刷、農機、食品等各類不含易燃、易爆或腐蝕性氣體的場合。
      Y2系列電機額定電壓為380V，額定頻率為50Hz。功率3kwt以下為Y接法，其他功率均為△接法。電動機運行地點的海拔不超過1000m；環境空氣溫度隨季節變化，但不超過40℃；最低環境空氣溫度為-15℃；最濕月月平均最高相對濕度為90%；同時該月月平均最低溫度不高于25℃。

電機結構
      1、西安泰富西瑪Y2系列(H355-560)6KV緊湊型高壓三相異步電動機機座外輪廓呈四方形兼圓形，散熱片呈垂直，水平平行分布，全部采用鑄鐵結構。另外H63～112還兼有鋁合金壓鑄結構。
      2、該三相異步電動機采用淺端蓋結構，增加了內部加強筋的數量和尺寸，全部采用鑄鐵結構，另外H63～112還兼有鋁合金壓鑄結構。為方便用戶使用和檢修，H180及以上增設了不停機的注油裝置。
      3、接線盒防護等級為IP55。為了減輕電機重量，H63～280接線盒用鋁合金壓鑄(也可用鑄鐵件)，H315～355使用鑄鐵件。且盒內設有專用的接地裝置，H160及以上機座考慮有熱保護裝置的安裝位置，電源進線孔采用雙孔進線，并有兩種密封結構：一種為加密封蓋，另一種為鎖緊密封。接線盒一般位于機座頂部，并可以四面出線，另外H80～355鑄鐵機座的接線盒還可以位于機座側面。

高壓電機訂貨須知（用戶訂貨時須注明如下要求）
　　西安泰富西瑪電機默認技術參數如下：
        電機型號(Y23551-2)                安裝方式(IMB3)
        額定功率(185KW)                    防護等級(IP54)
        額定電壓(6KV)                  　   冷卻方法(IC411)
        額定頻率(50Hz)                      絕緣等級(F級)
        同步轉速(1500r/min)         　      環境條件(海拔1000m，環境溫度40℃)
      注：4極電機禁止用皮帶輪傳動；
      1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
      2、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。

      以上關于Y2系列6KV高壓三相異步電動機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！
