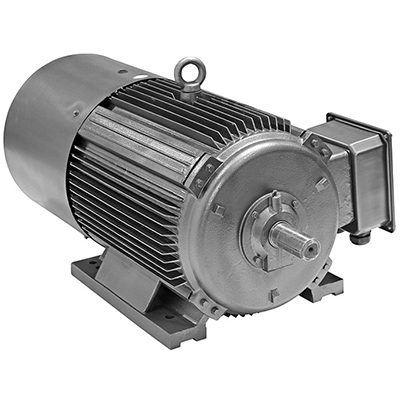

西瑪電機:Y2系列10KV高壓三相異步電動機
型號說明
西安泰富西瑪Y2系列(H355-560)10KV緊湊型高壓三相異步電動機以Y2-200L2-6E為例:“Y2”表示異步電動機第二次改型設計,“200”表示中心高,“L”表示機座長短號,“2”表示鐵心長度序號,“6”表示極數,“E”表示第二種設計。
Y2系列三相異步電動機有兩種設計
(1)適用于一般機械配套和出口需要,在輕載時有較高效率,在實際運行中有較佳節能效果,且具有較高堵轉轉矩,此設計稱為Y2-Y系列。中心高63~355mm,功率從0.12~315kW。電動機符合JB/T8680.1-1998 Y2系列(1P54)三相異步電動機(機座號63~355)技術條件。
型號含義:如Y2-200L1-2Y:“Y2”表示異步電動機第二次改型設計,“200”表示中心高,“L”表示機座長短號,“1”表示鐵心長度序號,“2”表示極數,“Y”表示第一種設計(可省略)。
(2)設計是滿載時有較高效率,更適用于長期運行和負載率較高的使用場合,如水泵、風機配套,此設計稱為Y2-E系列,中心高80~280mm,功率從0.55~90kW。電動機符合JB/T8680.2-1998 Y2系列(1P54)三相異步電動機(機座號80~280)技術條件。
電機概述
西安泰富西瑪Y2系列(H355-560)10KV緊湊型高壓三相異步電動機為緊湊型封閉式籠型轉子三相異步機。該電動機是按照JB/T10444-2004技術條件生產的,其防護等級為IP54,冷卻方式為IC411。
該電動機具有體積小,結構緊湊、高效、節能、噪音低、振動小,重量輕、性能可靠、安裝維修方便等優點。
Y2系列電動機可作驅動各種不同機械之用。如通風機、壓縮機、水泵、破碎機、切削機床及其他設備,并可供煤礦,機械工業、發電廠及各種工礦企業作原動機之用。
Y2系列西安西瑪電動機結構及安裝形式為IMB3。定額是以連續工作制(s1)為基礎的連續定額,頻率為50Hz,額定電壓為10KV,其它電壓等級或特殊要求,在訂貨時可與用戶共同商訂。
電機性能
西安泰富西瑪Y2系列(H355-560)10KV緊湊型高壓三相異步電動機是Y系列電機的更新?lián)Q代產品,是一般用途的全封閉自扇冷式鼠籠型三相異步電動機。它是我國九十年代最新產品,其整體水平已達到國外同類產品九十年代初的水平。該產品應用于國民經濟各個領域,如機床、水泵、風機、壓縮機,也可適用于運輸、攪拌、印刷、農機、食品等各類不含易燃、易爆或腐蝕性氣體的場合。
Y2系列電機額定電壓為380V,額定頻率為50Hz。功率3kwt以下為Y接法,其他功率均為△接法。電動機運行地點的海拔不超過1000m;環境空氣溫度隨季節變化,但不超過40℃;最低環境空氣溫度為-15℃;最濕月月平均最高相對濕度為90%;同時該月月平均最低溫度不高于25℃。
電機結構
1、西安泰富西瑪Y2系列(H355-560)10KV緊湊型高壓三相異步電動機機座外輪廓呈四方形兼圓形,散熱片呈垂直,水平平行分布,全部采用鑄鐵結構。另外H63~112還兼有鋁合金壓鑄結構。
2、該三相異步電動機采用淺端蓋結構,增加了內部加強筋的數量和尺寸,全部采用鑄鐵結構,另外H63~112還兼有鋁合金壓鑄結構。為方便用戶使用和檢修,H180及以上增設了不停機的注油裝置。
3、接線盒防護等級為IP55。為了減輕電機重量,H63~280接線盒用鋁合金壓鑄(也可用鑄鐵件),H315~355使用鑄鐵件。且盒內設有專用的接地裝置,H160及以上機座考慮有熱保護裝置的安裝位置,電源進線孔采用雙孔進線,并有兩種密封結構:一種為加密封蓋,另一種為鎖緊密封。接線盒一般位于機座頂部,并可以四面出線,另外H80~355鑄鐵機座的接線盒還可以位于機座側面。
高壓電機訂貨須知(用戶訂貨時須注明如下要求)
西安泰富西瑪電機默認技術參數如下:
電機型號(Y23551-2) 安裝方式(IMB3)
額定功率(185KW) 防護等級(IP54)
額定電壓(10KV) 冷卻方法(IC411)
額定頻率(50Hz) 絕緣等級(F級)
同步轉速(1500r/min) 環境條件(海拔1000m,環境溫度40℃)
注:4極電機禁止用皮帶輪傳動;
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級,均按2級供貨。
2、如有特殊要求,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型,或戶外防腐型及其他等,均需在合同中明確注明,并事先與我廠聯系。
以上關于Y2系列10KV高壓三相異步電動機的資料由
西安西瑪電機技術部提供,網絡部整理發布,歡迎廣大新老客戶垂詢選購!
