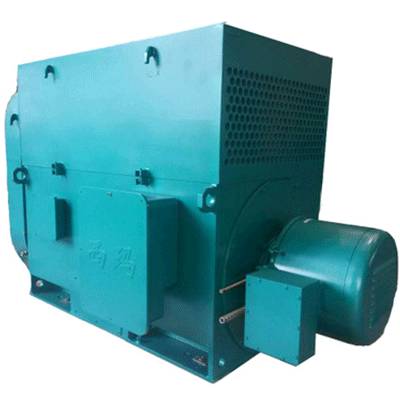

西瑪電機:YRKK系列10KV高壓三相異步電動機
型號說明
西安泰富西瑪YRKK系列10KV高壓三相異步電動機以Y4501-4為例:YRKK表示帶空-空冷卻器封閉式繞線轉子三相異步電動機;4501表示機座中心高400mm,1號鐵芯長;4表示極數為4極。
西安泰富西瑪YRKK系列10KV高壓三相異步電動機的型號按 GB4831 的規定由產品代號、規格代號二部分依次排列組成。產品代號由電機系列 代號表示,含義如下:
Y—— 鼠籠轉子三相異步電動機
YR—— 繞線轉子三相異步電動機
YKS—— 帶空-水冷卻器封閉式鼠籠轉子三相異步電動機
YQF—— 氣候防護式鼠籠轉子三相異步電動機
YKK—— 帶空-空冷卻器封閉式鼠籠轉子三相異步電動機
YRKS—— 帶空-水冷卻器封閉式繞線轉子三相異步電動機
YRQF—— 氣候防護式繞線轉子三相異步電動機
YRKK—— 帶空-空冷卻器封閉式繞線轉子三相異步電動機
電機概述
西安泰富西瑪YRKK系列10KV高壓三相異步電動機(機座號 355~1000) 是我公司引進、消化美國西屋公司、瑞士 ABB 公司八十年代高壓三相異步電動機設計、制造技術, 并在投向市場十多年征求廣大用戶意見基礎上,結合我公司 50 多年長期的高壓三相異步電動機系列 設計制造的經驗,重新按國家和行業標準最新優化設計的系列產品。經過實驗證明,新系列產品無 論在技術性能和經濟性能上都達到或接近世界先進水平。已大批量生產,遠銷歐、美、非洲、港澳等 20 多個國家和地區及全國各地,深受用戶歡迎。 本系列產品用料考究,制造精良,具有高效節能、噪聲低、振動小、運行可靠、使用安裝維修方便等優點。本系列電動機的功率等級、電氣性能和安裝尺寸及公差均符合國家標準 GB755《旋轉電機定額和 性能》國際電工委員會標準 IEC34-1《旋轉電機定額和性能》和機械行業標準等。
本系列電動機的外殼防護等級根據 GB4942.1 和 IEC34-5《旋轉電機外殼防護等級》的標準分別有 IP23、IPW24、IP44 、IP54 和 IP55 等五種。IP23 電動機可按用戶要求制成 IP44(管道通風)。如 果用戶需要其它防護等級可另行供貨。
本系列電動機的冷卻方法根據 GB/T1993 和 IEC34-6《旋轉電機冷卻方法》的標準分別有 IC01、 IC611 和 IC81W 等三種。如果用戶需要其它冷卻方法可另行供貨。
本系列電動機的結構及安裝形式為 IMB3(臥式帶底腳),符合GB997 和 IEC34-7《電機結構及安 裝型式代號》的規定。
本系列電動機按照轉子類型、防護等級及冷卻方法分別為以下八個系列:
型 式
|
防護等級
|
冷卻方法
|
轉子類型
|
鼠籠轉子
|
繞線轉子
|
防淋式
|
IP23
|
IC01
|
Y 系列
|
YR 系列
|
氣候防護式
|
IPW24
|
IC01
|
YQF 系列
|
YRQF 系列
|
空-水冷卻封閉式
|
IP44、IP54、IP55
|
IC81W
|
YKS 系列
|
YRKS 系列
|
空-空冷卻封閉式
|
IP44、IP54、IP55
|
IC611
|
YKK 系列
|
YRKK 系列
|
表中列出了以上各系列 10KV 級各種規格電動機的技術數據及外形安裝尺寸,并可派生10.5KV 或 11KV 級各種規格的電動機。
電機結構
Y及YR為基本系列,防護等級為 IP23,冷卻方法為 IC01,在此基礎上可派生出各種不同防護等 級及冷卻方法的電機,如YKS(空—水冷卻)、YQF(氣候防護)、YKK(空—空冷卻)、YRKS、YRQF、 YRKK 等系列電機。
電動機采用國際上流行的箱式結構,機座和端蓋均由鋼板焊接制成,剛度好、重量輕。拆下防 護罩(或冷卻器)后可以觀察和觸及電機內部,便于電動機的安裝、維修。定子采用外壓裝結構。 定子繞組采用 F 級絕緣材料和防暈材料,繞組端部固定采用特殊綁扎工藝、牢固可靠,整個定子采 用真空壓力浸漬 F 級無溶劑漆(VPI)處理。由此,電動機具有優良可靠的絕緣性能和防潮、抗沖擊 能力。
西安泰富西瑪YRKK系列10KV高壓三相異步電動機鼠籠轉子大部分采用鑄鋁轉子,無銅條轉子斷條現象,運行可靠;鼠籠銅條轉子 采用先進可靠的焊接工藝,并經槽內緊固處理。繞線轉子采用 F 級絕緣材料,進行真空壓力浸漬 F 級無溶劑漆(VPI)處理。
軸承有滾動軸承和滑動軸承兩種型式,依電機功率大小及轉速而定,其基本型式的防護等級為 IP44。如電機具有較高的防護等級時,軸承的防護等級也隨之提高。
采用滾動軸承結構的電機均有不停機加油和排油裝置,并可用專用加油工具進行不停機加排油。主出線盒為密封結構,防護等級為 IP54。一般裝于電機右側(從軸伸端看),根據用戶需要也能裝于左側。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。
電機使用范圍
西安泰富西瑪YRKK系列10KV高壓三相異步電動機可用于驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它 機械設備,在礦山、機械、石化行業、發電廠等各種工礦企業中作原動機使用,用以驅動大轉動慣 量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術 資料,簽訂技術協議,作為電機特殊設計的依據,以確保電機可靠運行。
電機正常工作基本條件:
a. 海拔不超過 l000m;
b. 最高環境空氣溫度不超過 40℃;最低環境空氣溫度對采用滾動軸承的電動機為-15℃,對采 用滑動軸承的電動機為 5℃;對 YKS、YRKS 系列電動機為 5℃ ;
c. 對 YKS、YRKS 系列電動機,冷卻入口處冷卻水的溫度不超過 33℃,最低溫度為 5℃;
d. 最濕月月平均最高相對濕度為 90%同時該月月平均最低溫度不高于 25℃;
e. 電源頻率為 50Hz±l%;
f. 工作電壓變化范圍不大于額定電壓±5%;
g. 電動機定額為連續工作制 S1。
電機的啟動
西安泰富西瑪YRKK系列10KV高壓三相異步電動機的轉子采用了先進的計算技術來計算鼠籠轉子的起動溫升和應力,以防電動 機因起動負載過重而導致電機早期損壞。 建議用戶核查:(1)、被驅動機械設備轉動部分的轉動慣量 (折算到電動機轉速后)應不超過技術數據表中[負載 J]項的數值;(2)、用戶的電網應保證電動機在起 動過程中的電機端電壓不低于額定電壓的 85%;(3)、被傳動機械的阻力矩特性為水泵、風機類阻力 矩特性。
在上述條件下,電動機允許在實際冷狀態下連續起動兩次,電動機在兩次起動之間為自然停車; 或者在電動機熱狀態下起動一次。超出以上限制的再次起動電動機應在停車 1 小時以后。
如果需要電動機傳動的機械轉動部分的轉動慣量超過技術數據表中的[負載 J]數值,或要求頻繁 起動電動機,或有可能帶重負載起動的電動機,務必請事先和我公司聯系協商,以便特殊設計,確 保電動機的可靠起動。
高壓電機訂貨須知(用戶訂貨時須注明如下要求)
西安泰富西瑪電機默認技術參數如下:
電機型號(YRKK4501-4) 安裝方式(IMB3)
額定功率(250KW) 防護等級(IP44或IP54)
額定電壓(10KV) 冷卻方法(IC611)
額定頻率(50Hz) 絕緣等級(F級)
同步轉速(1500r/min) 環境條件(海拔1000m,環境溫度40℃)
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級,均按2級供貨。
2、如有特殊要求,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型,或戶外防腐型及其他等,均需在合同中明確注明,并事先與我廠聯系。
以上關于YRKK系列10KV高壓三相異步電動機的資料由
西安西瑪電機技術部提供,網絡部整理發布,歡迎廣大新老客戶垂詢選購!
轉載請說明轉自西安泰富西瑪電機 網址:
http://syjiate.com/dianji_gaoya414.html
