泰富西瑪電機、皮帶輪、齒輪和葉輪偏心的振動分析

本文是泰富西瑪電機技術人員關于偏心電機轉子、皮帶輪、齒輪和泵葉輪振動分析的實用總結，希望對您的工作和學習有所幫助。

偏心轉子是指軸的幾何中心線與轉子中心不重合的轉子。這導致西瑪電機旋轉中心線一側的重量大于另一側的重量，導致軸以不規則的軌跡擺動。這是一個固有的不穩定問題，是誤差或振動的潛在來源。有時，盡管部分偏心的影響可以通過動態平衡來“補償”，但仍保留了更多的振蕩運動。如果轉子的偏心率很大，甚至不可能實現轉子的良好動平衡?，F(xiàn)在的重點是提高速度，所以消除偏心是非常重要的。

1、偏心的皮帶輪振動特征

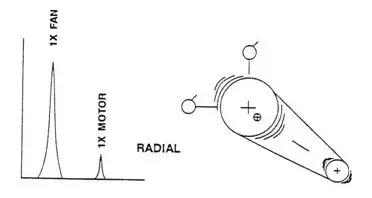

皮帶輪是偏心的，最大的振動往往發生在皮帶張緊的方向上，偏心皮帶輪的振動頻率為1X。西安西瑪電機偏心盤是皮帶傳動中產生不必要振動的主要原因之一。目前，經常使用動平衡方法來解決由滑輪偏心引起的振動問題。

2、偏心齒輪箱振動特性

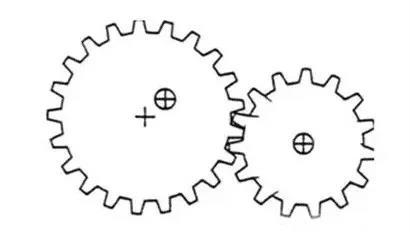

齒輪箱是偏心的，西瑪電機最大振動發生在連接兩個齒輪中心的直線方向和偏心齒輪箱的1X轉速頻率上。其振動特性信號與該變速器的不平衡相似，但并非不均勻。如果齒輪箱的偏心率很大，當齒輪用適當?shù)凝X壓入和壓出網時，齒輪上會產生非常高的動載荷。

可以對振動大1倍的齒輪進行相位分析，以確定振動是由不平衡還是偏心引起的。偏心齒輪不僅會促進1X大振動的產生，還會產生高振幅的齒輪頻率及其諧波，并在交聯頻率的兩側產生高于正常振幅的邊帶頻率。邊帶頻率是偏心傳動的1X頻率。有時，這些邊帶頻率是偏心傳動的2倍速度頻率。這些邊帶對齒輪頻率本身的振幅進行調制。

3、偏心電機轉子的振動特性

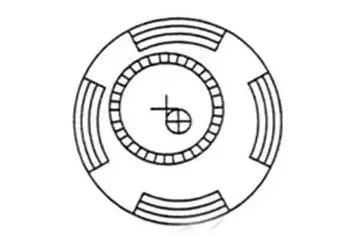

偏心電機轉子在轉子和定子之間產生旋轉氣隙（注意與偏心定子的區別），在2X功率頻率（100Hz）下產生振動，以及在100Hz和下一速度諧波振動之間形成的沖擊頻率振動。在雙極西瑪電機中，沖擊頻率振蕩發生在2X速度頻率和2X功率頻率之間，而在1480速度電機中，在4X速度頻率與2X功率頻帶之間產生沖擊，從而在2X功率的兩側產生極通頻帶（FP）。

最后，偏心電機轉子本身的運動導致定子極和偏心轉子之間的磁場振動，即包括轉子和定子之間的1X速度頻率振動。

4、泵葉輪的偏心振動特性

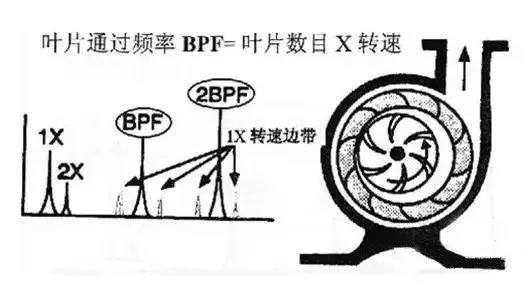

偏心泵輪可能會在旋轉葉輪和固定擴散器葉片之間造成不相等的液壓擾動。這不僅會產生泵速的大振動，還會產生葉片通道頻率及其諧波頻率，這是由偏心輪產生的“液壓不平衡”引起的。

5、偏心轉子的相位特征

與其他徑向方向相比，偏心轉子會在徑向方向上引起顯著振動（因此，它們會影響軸承，有時還會導致松動）。

相位分析，以確定較大的1X振動是否由偏心扭矩或其他1X振動源（如不平衡）引起。

H方向和V方向之間的相位差約為0°或180°。西瑪電機偏心產生的力具有很強的方向性，與不平衡誤差占主導地位的情況不同，在這種情況下，水平方向和垂直方向之間的相位差為90°。
