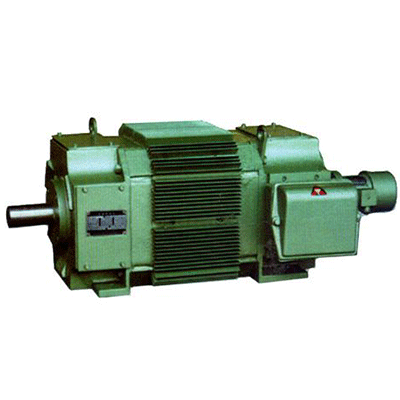

西安泰富西瑪電機：ZBL4系列全封閉直冷式直流電機

型號說明
      西安泰富西瑪ZBL4系列全封閉直冷式直流電機以ZBL4-180-21為例：Z表示直流電機，BL表示全封閉自冷式，4:表示第四次系列設計，180表示電機中心高（180毫米），2表示鐵心長度代號為2，1表示端蓋代號，

電機概述
      西安泰富西瑪ZBL4系列全封閉直冷式直流電機采用全迭片式機座，因此適用于靜止整流器供電之工況，并可承受整體機座所不能達到的電流變化率，定子采用八角形結構，空間利用率極高，磁極安裝定位精確，并采用計算機輔助設計，使電器參數控制適當，因而電機的換向性能良好，機座外表面有特制的散熱筋，增加了電機的有效散熱表面積。從而提高了電機有效體積下的輸出功率。
      電機采用F極絕緣材料。絕緣結構新穎可靠，保證絕緣性能穩定和散熱良好。
      額定電壓為400伏或440伏的電機，在三相全控橋式整流電源供電及不外接直流平波電抗器的條件下，可長期穩定的運行。額定電壓為160伏的電機由單相橋式整流電源供電，此時是抑制脈動電流，電機回路中須接入直流平波電抗器，其電感值見技術數據表。
      本系列電機的安裝尺寸除了兩底腳孔間軸向尺寸“B”之外，均符合國際標準IEC72

電機特點和用途
      西安泰富西瑪ZBL4系列全封閉直冷式直流電機是在Z4系列強迫風冷式直流電機的基礎上新開發的產品。它除了具備原來Z4系列電機所特有的體積小，重量輕，輸出功率大，完全適用于靜止整合電流供電等特點，還具有封閉的機殼，因此尤為適用于塵埃及金屬切屑等場所。

電機性能
      1.技術數據表中的數據應按下列使用條件工作
        a．海拔不超過1000米;
        b．周圍空氣溫度不大于40攝氏度;
        c．工作環境不應含有酸性，堿性或其他對絕緣有腐蝕作用的氣體;
        d．電機為連續工作制（S1）;
        e．電機的電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電;
        f．本系列電機性能均符合國家標準GB755-87《旋轉電機基本技術要求》也參照國際電工委員會標準IEC34-1或德國國家標準DIN57530的要求考核.
      2.電機標準額定電壓為160伏440伏，也可根據具體情況派生出220伏，400伏或其他電壓;
      3.電機的額定轉速有3000，1500，750轉/分，共4檔。減少勵磁電壓為恒功率調速，調速范圍見技術數據表，降低電樞電壓為恒轉矩調速。在電樞電流連續的條件下，其最低轉速為20轉/分，此時仍能維持額定轉矩，轉速平穩;
      4.標準勵磁電壓為180伏，其他勵磁電壓也可協商,為了確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，須在勵磁繞組兩端并聯一個釋放電阻，以防止自感電勢，在標準勵磁電壓時其值約為七倍勵磁繞阻電阻（冷態），勵磁電壓高于標準值時，并聯釋放電阻值可小于七倍，反之大于七倍;
      5.電機的出線盒內提供有接地標志接線柱;
      6.技術數據表中的效率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗.

ZBL4系列全封閉直冷式直流電機結構簡介
      1．電機的防護等級為IP44;
      2. 電機的冷卻方式為IC0041全封閉自冷式;
      3. 電機的安裝方式符合國際GB997-81規定，有IMB3，IMB5，IMB35，IMV1，IMV15，IMV3IMV36等;
      4. 電機的機殼外表面有散熱筋，出線盒在換向器側端蓋上方;
      5. 電機非轉動側可配帶測速發電機，編碼器等附件.

直流電機訂貨須知
      1、訂貨前請先查閱西瑪電機產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品。在訂貨合同中請注明電機的 型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據，如ZDT2-450-3 500KW 440V 650r/min 他勵220V，臥式帶底腳或IMB3。
      2、對電機產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等均需在合同中明確注明。
      3、如所需品種規格在西瑪電機樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
      4、各類產品除電機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱與數量。

      以上關于ZBL4系列全封閉直冷式直流電機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！
