西安泰富西瑪電機：YB2/YBX2系列高壓防爆電機

型號說明

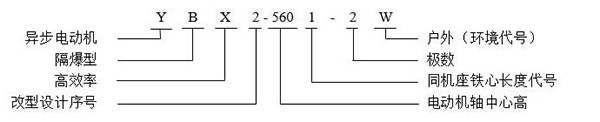

      西安泰富西瑪YB2/YBX2系列高壓防爆電機以YBX2-450-12W為例：其中Y表示異步電動機，B表示隔爆型，X表示高效率，2表示改型設計序號，450表示電動機軸中心高，1表示同機座鐵心長度代號，2表示極數，W表示戶外。

防爆標志說明

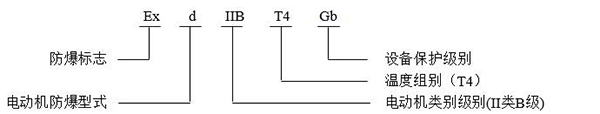

      西安泰富西瑪防爆電機的防爆標志以EXd11BT4Gb為例：其中，EX表示防爆標志，d表示電動機防爆型式，llB表示電動機類別級別，T4表示溫度組別，Gb表示設備保護級別。

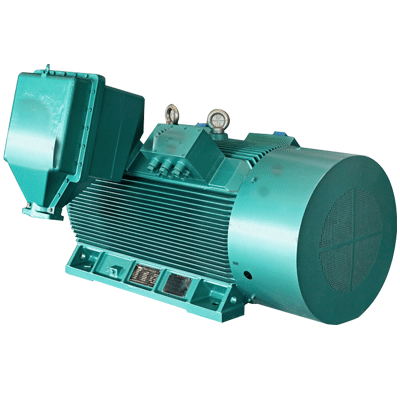

電機概述
      西安泰富西瑪YB2、YBX2系列高壓防爆電機是高壓隔爆型三相異步電機（機座號355～560）是結合國外先進技術和我公司長期以來生產高壓中型電機的成功技術，采用最新設計手段和最新材料研發運用成果而開發的高端產品。
      本系列電機符合GB 755-2008《旋轉電機 定額和性能》、GB 3836.1-2010《爆炸性環境 第1部分：通用要求》、GB 3836.2-2010 《爆炸性氣體環境 第2 部分：由隔爆外殼“d”保護的設備 》的規定。防爆標志為ExdIIBT4 Gb適用于工廠用II類B級，溫度組別為T4，設備保護級別為Gb級,可替代ExdIIAT4 Gb產品。
      本系列電機具有隔爆性能優良、可靠性高、結構緊湊、高效節能、安全環保、振動小、噪聲低、安裝維護方便等優點。
      本系列電機是新一代高壓隔爆型三相異步電機，是YB560～710系列（IC511管冷結構）高壓隔爆型三相異步電機的替代產品。
      西安泰富西瑪YB2/YBX2系列高壓防爆電機用于傳動各種通用機械：如壓縮機、水泵、破碎機、卷揚機、離心機、切削機床、運輸機械等的理想傳動設備，無論戶內、戶外，高原性氣候或濕熱型氣候，YB2、YBX2系列高壓隔爆型三相異步電機總能提供超越卓群的傳動力，得到了用戶的信賴和推崇。

電機基本技術參數
      中 心 高：H355～560；
      額定電壓：6kV、10kV；
      額定頻率：50Hz；
      功率范圍：185kW～1600kW；
      極    數：2P～8P；
      防護等級：IP54、IP55；
      絕緣等級：155（F）級；
      溫升等級：B級（最大一檔功率按F級考核）；
      安裝方式：IMB3；
      冷卻方式：IC411；
      防爆級別：ExdⅡBT4 Gb。

技術特點
      可靠性高、使用壽命長
      為了使電動機殼體滿足GB 3836-2010新標準的1.5MPa水壓的規定，通過先進的設計軟件ANSYS對機座和端蓋進行建模分析，機座采用高強度灰鑄鐵，端蓋采用加強筋的高強度灰鑄鐵或鋼板制造。
      為延長電動機使用壽命，電動機的機座、風扇等部件采用了先進的空氣動力學設計，采用創新的雙回路冷卻理念，保證電動機內部溫度均勻分布。灰鑄鐵機座和端蓋，以及優質的耐腐蝕防護和表面噴漆，都可以保護電動機長期免受氣候影響，有效延長電動機使用壽命。
      高效、節能
      YB2、YBX2 系列高壓隔爆型三相異步電動機以其完善的設計、制造實現了高效節能的目標，與同功率同極數的YB560～710系列高壓隔爆型電動機比較，效率平均提高0.8個百分點，節能效果顯著，大幅度降低電動機運行成本。
      結構緊湊
      所有用戶都希望其傳動系統能可靠運行，并且不浪費寶貴的安裝空間，西安泰富西瑪電動機有限公司多年以來，通過在縮小電動機安裝空間上下功夫，專注于實現電動機更小的尺寸、更高的性能和可靠性，并獲得了成功，YB2 、YBX2系列高壓隔爆型三相異步電動機很完美的實現了這些要求。
      低振動
      完善的轉子動力學設計、創新性的生產工藝與高精度的動平衡相結合，保證了電動機更低的振動水平。YB2、YBX2系列高壓隔爆型三相異步電動機不僅滿足GB10068 標準對振動的要求，在大多數場合做到了超出標準的要求。
      低噪音
      更低的噪音、優化的風路設計離不開正確的風扇型式的選擇，由于IC411 冷卻方式的電動機外風路風阻較小，機座上散熱筋間的氣流主要沿軸向流動，因此將風扇和風扇罩設計成最佳的流線型，不僅提高風扇效率，還大大降低風扇噪音。
      內風扇由鋁合金ZL101 鑄造而成，可雙向旋轉。所有2極電動機外風扇均為軸流式風扇,只適于一種旋轉方向。4極以上電動機外風扇采用盆式離心式風扇，由鋼板件焊接而成，可雙向旋轉。
      機座及端蓋的高強度結構以及定、轉子槽配合的優化選擇也都使得電動機具有更低的噪音水平。
      有效的冷卻系統

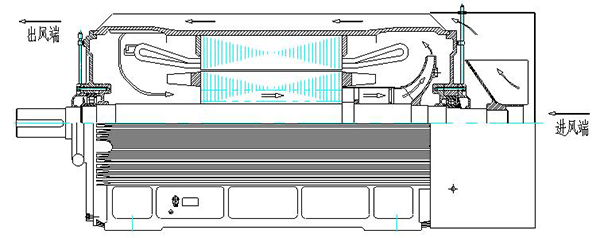

      YB2、YBX2系列高壓隔爆型三相異步電動機有兩個獨立冷卻風路（見圖1）：內冷卻風路和外冷卻風路，因損耗產生的大部分熱量從定子鐵心傳遞給機座，再被外部冷卻空氣帶走，其余部分損耗產生的熱量由內冷卻回路傳遞給機座，再被外部冷卻空氣帶走。
      外部風路的冷卻氣流吹過散熱筋，由于機座縮腰，外部氣流沿著散熱筋從非傳動端吹到傳動端，能使氣流達到較高的散熱速度；接線盒安裝在遠離散熱筋的位置上，不影響冷卻空氣的流動；定子繞組端部周圍的機座內側設有內散熱筋；
      西安泰富西瑪YB2/YBX2系列高壓防爆電機傳動端和非傳動端端蓋結構相同，H450及以下端蓋內、外表面帶有散熱筋。這些措施對充分散熱起到很大作用。
      內部風路的冷卻是通過非傳動端的內風扇使空氣流過轉子通風孔，在機座與端蓋的內散熱筋外的氣流發生嚴重紊流，受到徹底的二次冷卻，機座起到內、外空氣熱交換的作用，被冷卻的空氣朝著與外部冷卻空氣相同方向，通過機座內4個通風管道返回傳動端，使電動機的散熱比較均勻，達到內、外風路的優化設計。
      定子
      本系列電動機定子采用外裝壓結構。定子繞組采用F級絕緣材料，線圈端部有可靠的固定及綁扎，在制造過程中經過多次匝間脈沖電壓試驗及對地耐壓試驗，并采用真空壓力浸漬無溶劑工藝VPI處理，因此電動機的絕緣系統具有很高的電氣強度、機械強度及良好的耐腐蝕性和耐潮性能。線圈、鐵心及機座進行特殊的防電暈處理，使電動機滿足高海拔的使用要求。
      轉子
      本系列電動機采用鼠籠型鑄鋁和銅條轉子兩種結構。鑄鋁轉子導條與短路環鑄成一個整體，使鑄鋁籠與轉子沖片配合緊密，沒有松動，保證電動機運行的安全性和可靠性。銅條轉子籠條與端環采用中頻焊焊接，質量好，保證運行可靠。轉子做動平衡處理以減小振動，保證運行平穩。
      軸承
      本系列電動機H500-2-6kV及H560-2 采用端蓋式球面滑動軸承，強制潤滑，其余電動機采用滾動軸承。帶有不停機注、排油裝置，可在運行中加注潤滑脂，也可以在運行中排除廢油脂。電動機銘牌數據中帶有加油時間、軸承型號等數據。經計算軸承理論壽命均高于10萬小時。
      接線盒
      標準設計的電動機有四個接線盒，即主電源接線盒、輔助接線盒和兩個軸承測溫接線盒。根據用戶要求，主電源接線盒可安裝在機座通風槽上的四個不同位置上，以滿足現場的不同接線需要。標準的電動機，其主電源接線盒安裝在傳動端機座的右上方（面對電動機軸伸端看），底部進線。輔助接線盒安裝在非傳動端機座的右上方（面對電動機軸伸端看）底部進線。兩個軸承測溫接線盒安裝在傳動端和非傳動端機座的左上方（面對電動機軸伸端看）底部進線。
      主電源接線盒內安裝有三個M16接線端子。主電源接線盒內、外各安裝有一個接地端子。接線口處安裝有橡膠密封裝置及防止電纜撥脫裝置。接線口處密封圈直徑有φ64、φ57、φ51、φ46、φ40共5個同心圓，滿足用戶多規格電纜進線的使用要求。
      輔助接線盒主要用于定子繞組測溫和加熱器接線。輔助接線盒內部安裝有一個接地端子。接線口處安裝有橡膠密封裝置，接線口處密封圈直徑有φ20、φ16、φ12、φ8共4個同心圓和φ7、φ5共2個同心圓，滿足用戶多規格電纜進線的使用要求。
      軸承測溫接線盒用于軸承測溫裝置接線，接線口處安裝有橡膠密封裝置。

監測保護
      標準設計的電動機提供以下監測及保護裝置：
      定子測溫元件采用鉑熱電阻Pt100三線制，共六支，其中三支工作，三支備用；
      軸承測溫元件采用鉑熱電阻Pt100三線制，共兩支；
      防冷凝的空間加熱系統，電源電壓為交流220V；
      定子測溫元件和加熱器引線均連接到輔助接線盒內的接線端子上，軸承測溫元件引線連接到軸承測溫接線盒內的接線端子上。

使用條件
      電壓波動：在±5%內；
      頻率波動：在±2%內；
      環境溫度：采用滾動軸承的電動機在-15℃～+40℃之間（采用滑動軸承的電動機在0℃～+40℃）；
      海拔高度：≤1000米；
      電動機軸伸上不承受外加的軸向力和除聯軸器重量以外的徑向力；
      電動機與被拖動設備之間采用聯軸器傳動，當電動機與被傳動機械采用彈性聯軸器聯接時，聯軸器上應有軸向限位裝置，允許的軸向竄動量應與制造商協商；
      西安泰富西瑪YB2/YBX2系列高壓防爆電機允許在實際冷態下連續起動兩次或者在熱態下起動一次，電動機在兩次起動之間應自然停車，額外的再次起動電動機應在4小時以后。如果要求頻繁起動電動機或要求電動機拖動較大轉動慣量的負載時，請?jiān)诤炗喓贤芭c本公司聯系協商，以便我公司提供合適性能的電動機供用戶使用，保障電動機運行可靠。

防爆電機訂貨須知
      1、訂貨前請先查閱西安西瑪電機產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據。
      2、對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。
      3、如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
      4、西安西瑪電機各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。
      3.如需配套出國，有濕熱帶要求時，請?jiān)诤贤凶⒚鳌?br />
      以上關于YB2/YBX2系列高壓防爆電機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！

轉載請說明轉自西安泰富西瑪電機 網址：http://syjiate.com/dianji_fangbao386.html

YB2/YBX2系列高壓防爆電機的使用環境條件：
      1、海拔不超過1000m。
      2、環境空氣溫度隨季節變化，一般不超過40℃。
　　  注：若電動機指定在海拔超過1000m或環境空氣溫度高于40℃的條件下使用時，應按GB755的規定。
      3、最低環境空氣溫度，采用滾動軸承的電動機為-15℃，對采用滑動軸承的電動機為0℃。
      4、環境空氣最大相對濕度不超過95%（當溫度為25℃時）（煤礦井下）或最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃（工廠）。
      5、具有甲烷混合物及煤塵爆炸危險的煤礦井下（非采掘工作面）及工廠具有引燃溫度組別分別為T1～T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物場所。
      6、在無顯著振動的地方。
      7、在無破壞金屬絕緣的氣體和蒸氣的環境。
      8、有滴水的地方。
      9、安裝類別為Ⅲ類。
      10、污染等級為3級。
      11、派生產品（-W、TH、THW、TA、TAW、T、TW、WF1）適用的環境條件：
      YB2系列高壓防爆電機為基本型，適用于戶內環境YB2-W適用于戶外型環境YB2-TH適用于戶內濕熱帶型環境YB2-THW適用于戶外濕熱帶型環境YB2-TA適用于戶內干熱帶型環境YB2-TAW適用于戶外干熱帶型環境YB2-T適用于戶內熱帶型環境YB2-TW適用于戶外熱帶型環境YB2-WF1適用于戶外中等腐蝕的環境。

YB2/YBX2系列高壓防爆電機的使用電氣條件：
      1、額定頻率：50Hz。
      2、額定電壓為3kV級（包括3kV、3.3kV、3.6kV）、6kV級（包括6kV、6.3kV、6.6kV）、10kV級（包括10kV、10.5kV、11kV）。
      3、電動機的工作方式：S1（連續工作制）。
      4、電動機的額定功率、額定電壓、額定頻率和定額見電動機銘牌上的數據。
